Mengenal Tower Crane dan bagian

Ada alat yang kadang lebih tinggi dari bangunan konstruksinya dan kegunaannya apa yaa? Kalau kemarin kita membahas salah satu pesawat angkat angkut yaitu Gantry Crane. hari ini kita membahas Tower Crane yuk, simak penjelasannya yaa

Apa itu Tower Crane?
Tower crane adalah struktur berbentuk L terbalik yang mampu mengangkat beberapa ton berat ke ketinggian tertentu. Tower crane sangat berguna untuk memindahkan beton, peralatan besar, baja, dan bahan bangunan lainnya di lokasi pekerjaan tertentu.

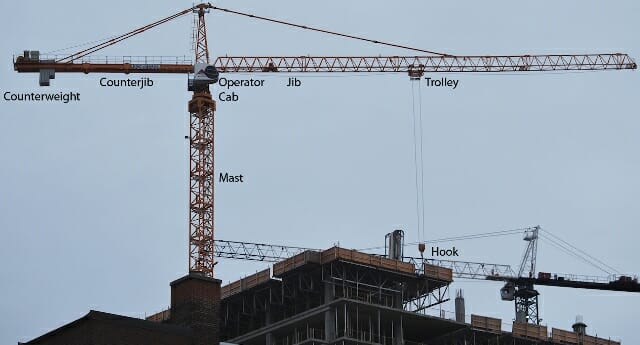

Apa saja bagian – bagian dari Tower Crane?

Meskipun mampu mengangkat banyak beban, tower crane sangat sederhana dalam konstruksi dan operasinya. Ini terdiri dari bagian-bagian berikut:

Nama Bgian	Penjelasan
Mast	Tiang mengacu pada kolom berbentuk rangka yang memberi crane ketinggian kerjanya. Alih-alih menjadi satu kolom kontinu, mereka dirancang untuk dibaut satu sama lain dan komponen derek lainnya. Dasar beton dan kolom tiang memberikan stabilitas pada crane dan mencegahnya terguling. Di bagian atas tiang adalah yang berputar yang memberi crane gerakan horizontal 360º.
Jib	Ini adalah struktur kisi logam dari bagian yang biasanya segitiga, yang misi utamanya adalah menyediakan crane dengan jari-jari atau jangkauan yang diperlukan. Ini juga disebut jib. Seperti tiang, biasanya memiliki struktur modular untuk memudahkan pengangkutannya.
Counter Jib	Panjang counter-jib berosilasi antara 30 dan 35 dari panjang pena. Di akhir counter-jib, penyeimbang ditempatkan. Itu melekat pada tiang di daerah yang berlawanan dengan penyatuan dengan jib. Ini membentuk dasar yang kuat yang dibentuk oleh beberapa profil logam. Bagian profil akan tergantung pada penyeimbang yang akan ditempatkan.
Counterweight	Mereka adalah struktur beton prefabrikasi yang ditempatkan untuk menstabilkan berat dan inersia yang terjadi dalam jib crane. Mereka harus menstabilkan crane baik saat istirahat maupun dalam operasi.
Ballast	dapat terbentuk dari beberapa potong beton prefabrikasi di dasar crane yang berguna untuk menstabilkan crane terhadap beratnya sendiri, berat yang dapat ditransfer dan kondisi lingkungan yang buruk
Trolley	Ini terdiri dari mobil yang bergerak di sepanjang jib melalui beberapa jalur. Gerakan ini memberikan kemampuan manuver yang diperlukan di tower crane.
Hook	Kabel pengangkat adalah salah satu bagian paling halus dari crane dan, untuk memberikan kinerja yang memadai, kabel tersebut harus digunakan dan dirawat dengan benar.
Operator Cabin	Pergerakan crane dikendalikan dari kabin operator. Di dalam kabin, Anda akan menemukan kursi operator dengan kontrol joystick, perangkat pemantauan elektronik, dan sistem komunikasi. Banyak kabin dilengkapi dengan kontrol iklim untuk memastikan lingkungan kerja yang nyaman.
Slewing Ring	Cincin slew menggerakkan gerakan rotasi unit slewing (jib, counter-jib, kabin, dan puncak menara). Didukung oleh penggerak roda gigi slewing, cincin slew dipasang ke trek bola dan terdiri dari beberapa ratus gigi roda gigi yang dikerjakan dengan tepat. Cincin slewing mampu menghasilkan torsi yang sangat besar, namun gerakan yang tepat.
Erector	Terdiri dari: Top Climbing Unit Bagian penting dari Tower Crane yang memungkinkan untuk dimasukkan dan dihubungkan ke menara. Bottom Climbing Unit Kerah panjat digunakan dengan paket daya hidrolik untuk mengangkat bagian menara ke atas. Bolts and Pins Koneksi yang aman adalah komponen penting dari setiap tower crane. Baut jangkar harus memiliki kekuatan tarik tinggi dan pin dan baut lainnya harus secara rutin di-torqued ulang sesuai dengan spesifikasi pabrikan. Tie-in Pengikat mengamankan tiang menara ke struktur atau kerangka kerja dan memberikan stabilitas ketika crane berada di bawah beban atau mengalami gaya angin.
